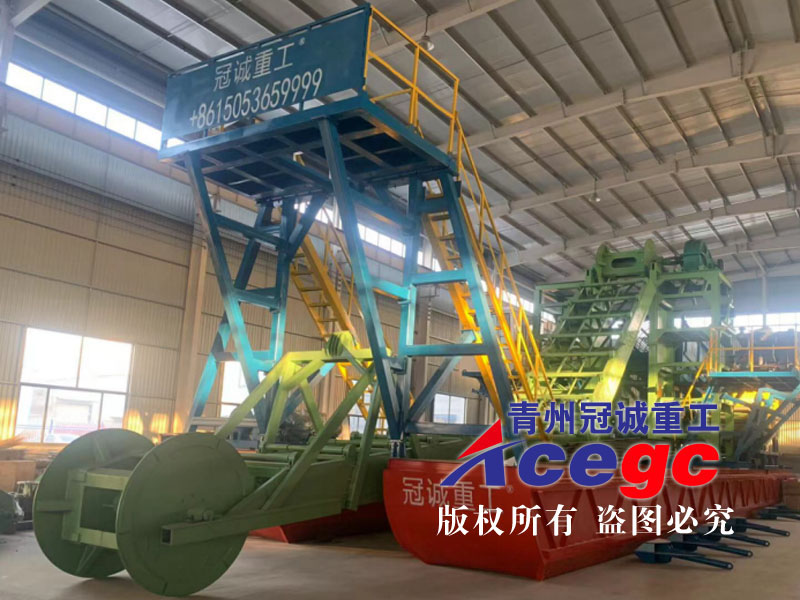

150-200 m3/h組合式水上選礦淘金船
150-200 m3/h組合式水上選礦淘金船技術參數&報價清單
|
名稱 |
規格 |
數量 |
功率 |
備注 |
|
浮體 |
總長度約23米，單寬3.6米（1.8+1.8組合），高0.91米；面板4mm花紋板，底板、側板6mm |
1套 |
- |
|
|
錨繩卷揚機 |
主錨350#減速機+5.5KW電機 |
1套 |
|
|
|
錨繩卷揚機 |
副錨 250#減速機+3KW電機 |
4套 |
|
|
|
進料緩沖箱 |
|
1套 |
- |
|
|
滾筒篩 |
篩體內徑1.5米，凈篩網長度3.6米，篩體總長度約7.3米； |
1套 |
|
|
|
振動溜槽 |
規格：1200*4500 |
1臺 |
|
|
|
廢料桿 |
B1000*19m，雙層桁架結構 |
1套 |
|
|
|
離心機 |
1200#臥式全自動排礦離心機 |
2臺 |
|
|
|
離心水泵 |
15KW，流量150m3/h |
1臺 |
|
|
|
沙泵&料箱 |
4寸沙泵+15KW電機+料箱 |
2套 |
|
離心機供料 |
|
控制柜 |
內部開關品牌：德力西或正泰 |
1套 |
- |
|
|
發電機組 |
250KW康明斯或玉柴動力 |
1臺 |
- |
|
|
總用電功率 |
總裝機功率：KW |
|||
|
出廠價格 |
￥：15053659999來電索要元（含發電機組，不含稅與運費，稅率13%） |
|||

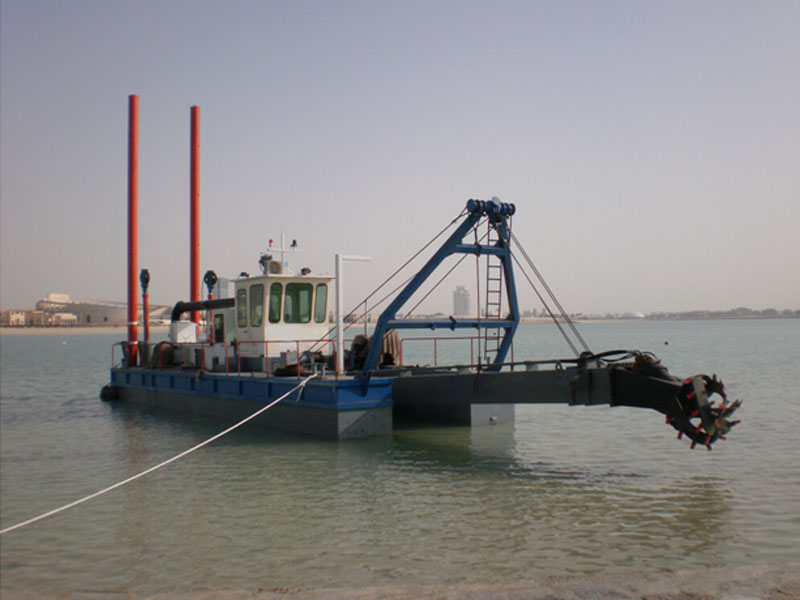

絞吸式挖泥船技術參數&報價清單
|
YK-CSD200P 技術規范 |
|||
|
No. |
Item |
Description |
Remark |
|
1. |
主要參數 |
||
|
|
(1). 總長 |
31m |
|
|
(2). 浮體長 |
23.5m |
|
|
|
(3). 主機艙長度 |
10.m |
|
|
|
(4). 型寬 |
5.2m |
|
|
|
(5). 型深 |
1.6m |
|
|
|
(6). 平均吃水 |
1.0m |
|
|
|
(7). 挖深 |
15m |
水面以下 |
|
|
(8). 最大排送距離 |
1000m |
|
|
|
(9). 泥泵清水流量 |
900m3/h |
|
|
|
(10). 橋架吸管直徑 |
350mm |
Out Diameter |
|
|
(11). 機艙排管直徑 |
300mm |
Out Diameter |
|
|
|
|
|
|
|
2. |
主機艙 |
||
|
|
(1). 尺寸 |
10.m*2.2m*1.5m |
|
|
(2). 底板厚度 |
10mm |
ccsb船用鋼板 |
|
|
(3). 側板厚度 |
8mm |
CCSB 船用鋼板 |
|
|
(4). 前后板厚度 |
14mm |
CCSB 船用鋼板 |
|
|
|
|
|
|
|
3. |
側浮體 |
||
|
|
(1). 尺寸 |
23.5m*1.5m*1.5m |
|
|
(2). 底板厚度 |
6mm |
|
|
|
(3). 側板厚度 |
6mm |
|
|
|
(4). 前后板厚度 |
6mm |
|
|
|
|
|
|
|
|
4. |
主柴油機 |
|
驅動泥泵 |
|
|
(1). 品牌 |
濰柴 |
|
|
(2). 型號 |
6160 |
船機 |
|
|
(3). 功率和轉速 |
330Kw @ 1000 rmp |
|
|
|
(4). 油耗 |
40L/h |
|
|
|
(5). 冷卻方式 |
水冷 |
|
|
|
|
|
|
|
|
6. |
軸帶發電機 |
||
|
|
(1). 品牌 |
16kw |
|
|
|
|
|
|
|
|
|
|
|
|
7. |
備用發電機組 |
||
|
|
(1). 品牌 |
濰柴 |
|
|
(2). 功率和轉速 |
24Kw |
|
|
|
(3). 油耗 |
4L/h |
|
|
|
(4). 冷卻方式 |
水冷 |
|
|
|
(5). 輸出電壓 |
220/380V |
|
|
|
|
|
|
|
|
8. |
挖泥泵 |
||
|
|
(1). 品牌 |
石家莊 |
|
|
(2). 型號 |
200G-G |
|
|
|
(3). 泵進口直徑 |
250mm |
|
|
|
(4). 泵出口直徑 |
200mm |
|
|
|
(5). 揚程 |
50m |
|
|
|
(6). 泵轉速 |
1000rpm |
濃度15% |
|
|
(7). 泵流量 |
900m3/h |
|
|
|
|
|
|
|
|
9. |
齒輪箱 |
||
|
|
(1). 型號 |
FDL320 |
|
|
(2). 速比 |
1 : 1 |
|
|
|
|
|
|
|
|
10. |
絞刀 |
||
|
|
總成 |
液壓馬達+行星齒輪箱 |
|
|
絞刀功率 |
60kw |
|
|
|
刀圈直徑 |
900mm |
|
|
|
絞刀直徑 |
1000mm |
|
|
|
刀片數量 |
5片 |
高錳鋼 |
|
|
刀齒數量 |
33支 |
高強度合金 |
|
|
絞刀轉速 |
30rpm |
|
|
|
|
|
|
|
|
11. |
橋架絞車 |
||
|
|
絞車品牌 |
新宏 |
意大利合資品牌 |
|
第一層拉力 |
4Ton |
|
|
|
鋼絲繩直徑 |
18mm |
|
|
|
繩容量 |
120m |
|
|
|
繩速 |
0-20m/min |
|
|
|
|
|
|
|
|
12. |
橫移絞車液壓驅動 |
||
|
|
絞車馬達品牌 |
意寧 |
|
|
第一層拉力 |
4Ton |
|
|
|
鋼絲繩直徑 |
16mm |
|
|
|
繩容量 |
120m |
|
|
|
繩速 |
0-20m/min |
|
|
|
數量 |
2 臺 |
|
|
|
|
|
|
|
|
13 |
固定樁 |
||
|
|
長度 |
18m |
|
|
直徑 |
377mm |
|
|
|
重量 |
2400Kg |
|
|
|
|
|||
|
14 |
液壓油缸 |
||
|
|
油缸行程 |
2.0m |
|
|
油缸直徑 |
140mm |
|
|
|
工作壓力 |
16Mpa |
|
|
|
油缸行進速度 |
0.2m/s |
|
|
|
|
|||
|
15. |
駕駛室 |
||
|
|
(1). 控制臺 |
控制全設備挖泥動作，監視發動機等設備的運轉狀況。 |
|
|
(2). 可調節座椅 |
駕駛員座椅 |
|
|
|
(3). 空調 |
一臺 |
|
|
|
|
|||
|
16. |
液壓系統 |
||
|
|
A. 簡介 |
液壓系統為橋架絞車，橫移絞車，絞刀頭和固定樁油缸提供動力。 |
|
|
B. 液壓馬達 |
液壓馬達來自意大利合資品牌意寧，優異的性能和使用壽命 |
||
|
C. Hydraulic Pump |
南京 |
||
|
|
|||
|
17. |
噴漆防銹 |
||
|
|
簡介 |
焊接之前，所有的鋼板做噴砂處理。使用優質專業的舶防銹漆。3-4層噴漆，水線下最小厚度400微米。 |
|
|
|
|||
|
18. |
電氣系統 |
|
|
|
|
簡介 |
所有電器元件采用國內外知名品牌如歐姆龍，正泰等。配備過載保護來確保電路安全。使用船舶專用防水電纜電線。 |
|
|
19. |
通訊系統 |
||
|
|
(1). 礠羅京 |
配備 |
|
|
(2). 甚高頻 |
配備 |
|
|
|
20. |
出廠價格（不含管線） |
￥萬元（不含稅與運費，稅率13%） |
|
150-200 m3/h組合式水上選礦淘金船合計出廠價格
|
名稱 |
規格 |
數量 |
單價/萬元 |
總價/萬元 |
|
水上離心選礦設備 |
|
1套 |
|
|
|
水上絞吸挖泥設備 |
|
1套 |
|
|
|
合計出廠價格 |
￥：萬元（不含稅與運費，稅率13%） |
|||
